Parco macchine
Sette tipi di macchina. Un solo reparto.
Campo di lavoro, tolleranza e componente tipico di ogni macchina. Se il vostro pezzo ci sta, lo vedete qui prima di chiamare.
I reparti
01 · Reparto
Tornitura
6
02 · Reparto
Fresatura
4
03 · Reparto
Rettifica
2
01 / 07 · Tornitura
- 01Tornitura× 3
Tornio CNC 2 assi
- Campo di lavoro
- Ø 320 × 750 mm
- Tolleranza
- ±0,01 mm
- Componente tipico (esempio)
- Perno Ø 30 × 120, C45
- 02Tornitura× 2
Tornio CNC bi-mandrino, asse Y
- Campo di lavoro
- Ø 250 × 600 mm
- Tolleranza
- ±0,01 mm
- Componente tipico (esempio)
- Raccordo filettato con fresature, AISI 316
- 03Tornitura× 1
Tornio CNC grandi diametri
- Campo di lavoro
- Ø 650 × 1.500 mm
- Tolleranza
- ±0,02 mm
- Componente tipico (esempio)
- Flangia Ø 600, 39NiCrMo3

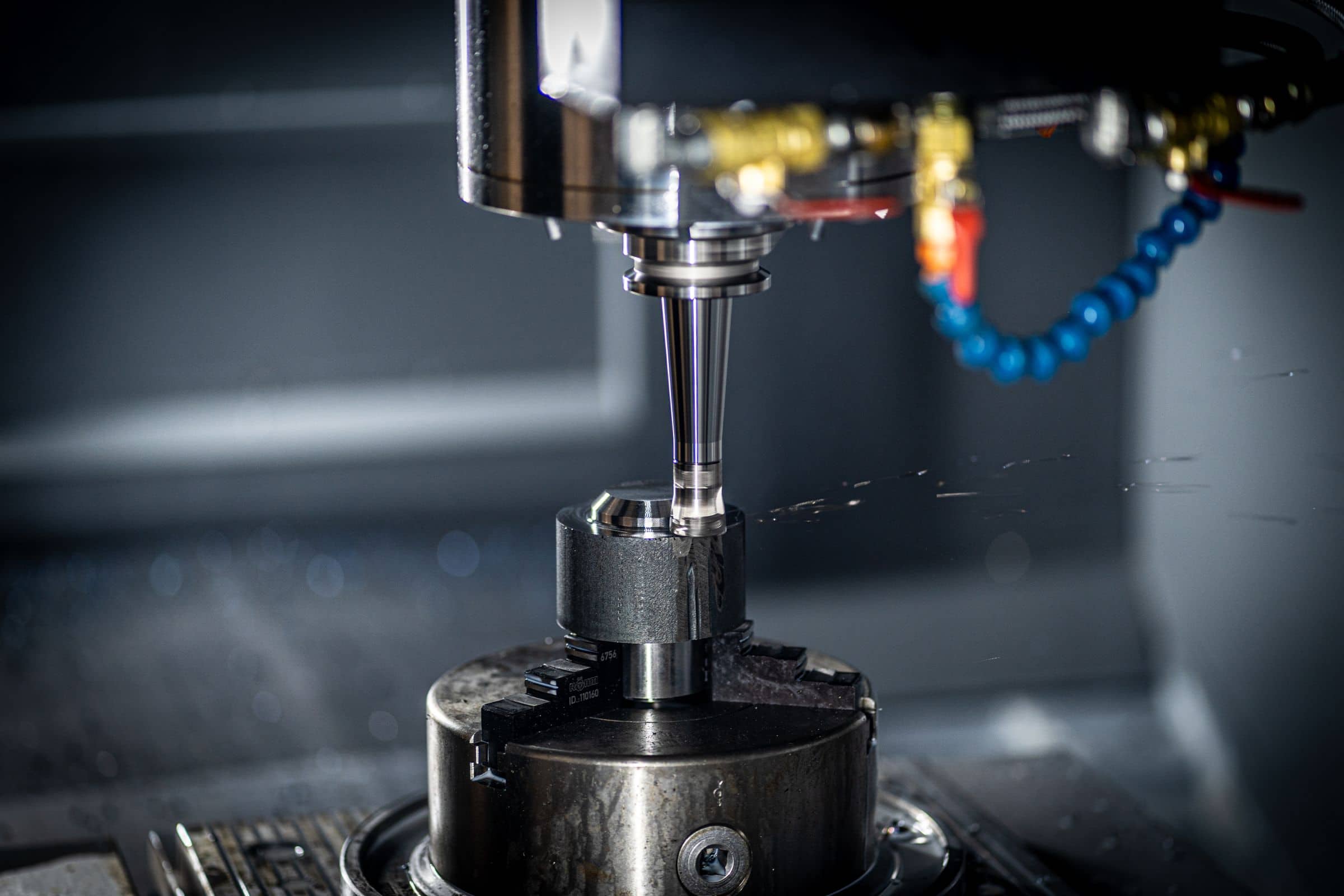

- 04Fresatura× 3
Centro di lavoro verticale 3 assi
- Campo di lavoro
- 1.200 × 600 × 600 mm
- Tolleranza
- ±0,01 mm
- Componente tipico (esempio)
- Piastra porta-stampo 800 × 400, C45
- 05Fresatura× 1
Centro di lavoro 5 assi continui
- Campo di lavoro
- tavola Ø 500 mm · 500 × 450 × 400 mm
- Tolleranza
- ±0,008 mm
- Componente tipico (esempio)
- Corpo valvola, alluminio 7075
- 06Rettifica× 1
Rettificatrice tonda esterna/interna
- Campo di lavoro
- Ø 300 × 1.000 mm
- Tolleranza
- ±0,003 mm · Ra 0,2
- Componente tipico (esempio)
- Albero Ø 40 h6, 42CrMo4 bonificato
- 07Rettifica× 1
Rettificatrice tangenziale
- Campo di lavoro
- 600 × 300 mm
- Tolleranza
- ±0,005 mm
- Componente tipico (esempio)
- Guida piana Ra 0,2, AISI 420
La tabella
Quella che si inoltra all’ufficio acquisti.
| Macchina | Reparto | Campo di lavoro | Tolleranza | N. |
|---|---|---|---|---|
| Tornio CNC 2 assicaricatore di barre Ø 65 | Tornitura | Ø 320 × 750 mm | ±0,01 mm | 3 |
| Tornio CNC bi-mandrino, asse Yutensili motorizzati, pezzo finito in una presa | Tornitura | Ø 250 × 600 mm | ±0,01 mm | 2 |
| Tornio CNC grandi diametri | Tornitura | Ø 650 × 1.500 mm | ±0,02 mm | 1 |
| Centro di lavoro verticale 3 assicambio pallet su due | Fresatura | 1.200 × 600 × 600 mm | ±0,01 mm | 3 |
| Centro di lavoro 5 assi continui | Fresatura | tavola Ø 500 mm · 500 × 450 × 400 mm | ±0,008 mm | 1 |
| Rettificatrice tonda esterna/interna | Rettifica | Ø 300 × 1.000 mm | ±0,003 mm · Ra 0,2 | 1 |
| Rettificatrice tangenziale | Rettifica | 600 × 300 mm | ±0,005 mm | 1 |
| Totale macchine | 12 | |||
Sala metrologica
Climatizzata a 20 °C.
La misura vale quanto lo strumento e la stanza in cui si fa. Strumenti tarati ogni anno, sala a temperatura controllata.
Macchina di misura a coordinate (CMM)
Rugosimetro
Proiettore di profili
Durometro
Strumentazione a banco
